Tableros de distribución autosoportadosTipo

FCI, FCII y FCIII

Los tableros autosoportados de distribución montaje en piso tipo FCI, FCII y FCIII nos ofrecen una amplia posibilidad de aplicación en sistemas de distribución, pertenecen a nuestro programa de fabricación de tableros normalizados de baja tensión que cumplen con las Normas Eléctricas vigentes en el territorio nacional.

​

Debido a que los tableros de distribución tipo FCI, FCII y FCIII cuentan con secciones para interruptor general, zapatas generales y celdas de acoplamiento pueden ser utilizados como tableros principales integrales en plantas industriales, grandes complejos, grandes y medianas industrias. El diseño permite alojar en su interior interruptores electromagnéticos como principales y un gran número de interruptores termomagnéticos como derivados por lo que es ideal para la protección de líneas contra los efectos de corto circuito y sobrecarga.

Beneficios

Mantenimiento electrico

APLICACIÓN

  • Debido a que los tableros de distribución tipo FCI, FCII y FCIII cuentan con secciones para interruptor general, zapatas generales y celdas de acoplamiento pueden ser utilizados como tableros principales integrales en plantas industria les, grandes complejos, grandes y medianas industrias. El diseño permite alojar en su interior interruptores electro magnéticos como principales y un gran número de interruptores termomagnéticos.

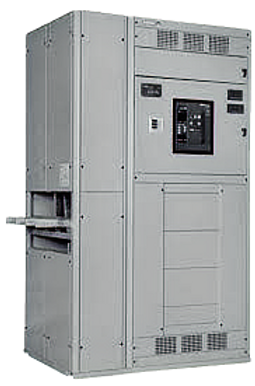

Tableros 3WL
Facil Instalacion

CARACTERÍSTICAS

TÉCNICAS

Tensión de operación máxima:     600 V c.a.,          250Vc.c., 3F, 4H Barras principales:       Cobre Corriente en  barras principales:     1200, 1600, 2000, 3200, 4000, 5000(1) y 6000(1) A Frecuencia:       60 Hz. Tipo de interruptores principales:     ND6 e interruptores 3WL Tipo de interruptores derivados:     ED6, FXD6, JXD6, LXD6, LMXD y ND6 Corriente en derivados:      15 a 1200 A Esfuerzo mecánico al corto circuito     22/31.5,  65 kA IR máximo Zapatas generales:       Incluidas ver tabla 8 Barra de neutro:       Cobre al 100% de la corriente nominal Barra de tierra:       Cobre Clase de protección:       IP40 (Servicio interior)        IP50 (Servicio interior a prueba de polvo y goteo)        IP54 (Servicio exterior)

Tableros FCIII
